IT9 – išmanieji svėrimo terminalai su jutikliniu ekranu

Metrologiškai patvirtinti. Skaitmeniniai. Tvirti.

Metrologiškai patvirtinti IT9 serijos svėrimo terminalai su jutikline funkcija reprezentuoja naują pramoninės svėrimo elektronikos kartą. Jie pasižymi išskirtiniu moduliškumu ir yra laisvai programuojami pačioms įvairiausioms užduotims. Kaip universaliai pritaikomas svėrimo terminalas ir valdymo įrenginys, lankstus IT9 idealiai tinka reikliems svarstyklių gamintojams, gamyklų statytojams ir sistemų integratoriams.

Turėdamas dešimt vidinių lizdų, IT9 leidžia pasirinkti pačias įvairiausias svėrimo įrenginio konfigūracijas. Visi įstatomi moduliai, naudojami pramoninių svarstyklių, nuosekliųjų, skaitmeninių, analoginių, USB, tinklo ir pramoninio tinklo („Fieldbus“) sąsajų prijungimui, buvo sukurti visiškai iš naujo. „Plug & Play“ lizdai užtikrina supaprastintą konfigūravimą ir paleidimą eksploatacijai: remdamasi įstatomos plokštės kodavimu, operacinė sistema automatiškai atpažįsta, kokia plokštė yra įstatyta į atitinkamą lizdą.

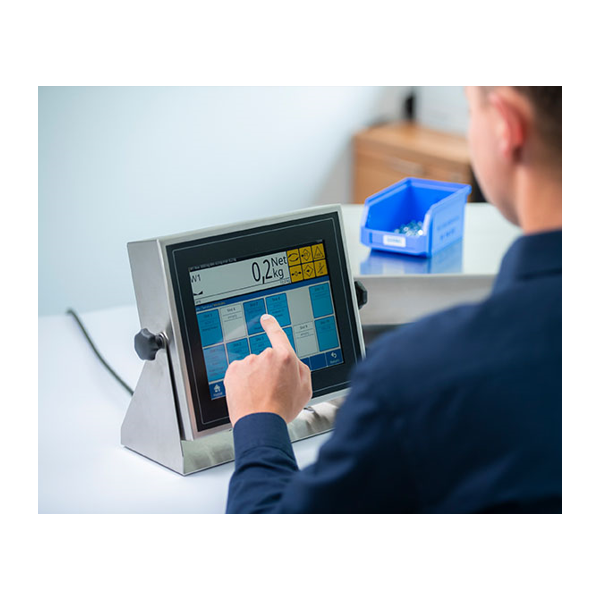

Tvirtas jutiklinis įrenginys IT9 turi didelį $10{,}4$ colio skydą ir stebina intuityviu valdymu. Jis idealiai tinka pramoninėms aplinkoms (apsaugos klasė – IP69K). Naudojant IT9 svėrimo terminalą, galima sukonfigūruoti svėrimo sistemas su net iki aštuonių prijungtų svarstyklių. IT9 yra kompaktiškas ir siūlo svėrimo profesionalams didžiausią našumą bei maksimalų eksploatacinį patikimumą. Svėrimo terminalas turi apsaugos nuo maitinimo dingimo funkciją („powerfail functionality“), todėl, dingus ir vėl atsiradus maitinimui, svėrimo ir valdymo procesą galima tęsti arba nutraukti pagal poreikį.

Gaminio specifikacija:

IT9

Nuotolinis aptarnavimas tiesiog per programėlę

Dėl specialios programėlės („Android“ ir „iOS“) išmanųjį IT9 svėrimo terminalą visada turėsite savo akiratyje. Jūsų techninė priežiūra tampa efektyvesnė – net ir toli esančias svarstykles bei sistemas galima lengvai valdyti ir prižiūrėti per programėlę. Stebėkite savo svarstykles iš išmaniojo telefono, planšetės ar kompiuterio – mobiliai, lanksčiai ir taupant lėšas.

Tvirtas korpusas

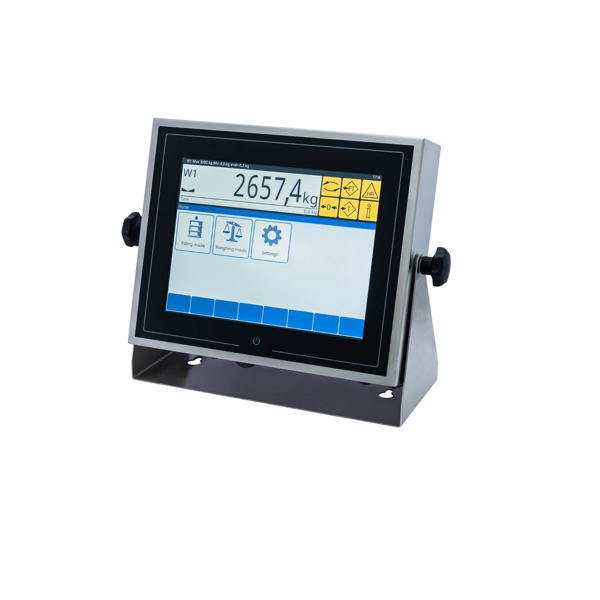

IT9 serijos svėrimo terminalai gaminami kaip sieniniai / staliniai įrenginiai arba kaip įleidžiama versija, skirta montuoti į skydą. Nuo aptaškymo apsaugotas nerūdijančio plieno korpusas (IP69K) su dideliu $10{,}4$ colio spalvotu jutikliniu ekranu, apsaugotu šarvuotu (neperšaunamu) stiklu, yra skirtas naudoti sunkiomis pramoninėmis sąlygomis, pavyzdžiui, drėgnoje darbo aplinkoje dirbant su pirštinėmis. Jutiklinio skydo apsauginis stiklas yra smūgiams atsparus laminuotas apsauginis stiklas su papildomu grūdinimu.

Maksimalus lankstumas kiekvienam pritaikymui

Individualius, kliento poreikiams pritaikytus programinės įrangos pakeitimus galima saugiai ir greitai atlikti naudojant „SysTec“ programavimo aplinką „RTC WIN“ – tiek gamykloje, tiek tai gali atlikti pats svarstyklių gamintojas. Atlikus nedidelius pakeitimus, programinė įranga, parašyta IT6000ET ir IT8000ET modeliams, veikia ir naujajame IT9. Planuojama, kad naujoji WEB programavimo funkcija, skirta naudotojo sąsajai, visiems klientams bus prieinama iki metų pabaigos.

OPC UA, skirta IT9

Naujoji IT9 serija siūlo nuo gamintojo nepriklausomą „OPC UA Weighing Technology“ sąsają kaip papildomą vidinį programinės įrangos modulį. Išorinis šliuzas (Gateway) ar kompiuterinė programinė įranga nėra reikalingi.

Taip „SysTec“ didina naudotojų lankstumą ir svėrimo procesų skaitmenizavimą, užtikrindama nuo platformos nepriklausomą duomenų mainų galimybę tarp skirtingų įrenginių, mašinų ir paslaugų per interneto protokolu pagrįstą tinklą.

Svėrimo elektronika

Galima iki 10 vidinių svarstyklių sąsajų.
Pasirenkamas atnaujinimo dažnis – iki 1 000 matavimų (rodmenų) per sekundę.
Didelis atsparumas elektromagnetiniams (EMC) trukdžiams – ne mažesnis kaip 10 V/m.
Metrologiškai patvirtinta skiriamoji geba – 10 000 d, esant maksimaliai 80 % pradinei apkrovai (priešapkrovai).
Naudojimas kaip daugiaintervalinių (pavyzdžiui, $3 \times 3000\text{ d}$ ) arba kaip daugiareguliacinių svarstyklių.
Vidinė patvirtinta atmintis, talpinanti iki 1 milijono svėrimo operacijų (svėrimo duomenų ir ID).
Pasirinktys (opcijos): skaitmeninių svarstyklių prijungimas arba išorinis svarstyklių prijungimas, skirtas iki 6 papildomų svarstyklių naudojant „ADC box“ modulį per RS485 jungtį (maksimalus kabelio ilgis – 500 m).

Modulinė koncepcija

Modulinė elektronikos konstrukcija užtikrina įrenginio konfigūracijų įvairovę su šiomis parinktimis:

Korpuso pasirinkimas: sieninis / stalinis variantas arba įleidžiama versija, skirta montuoti į skydą.
Maitinimo pasirinkimas: nuolatinė įtampa (DC) arba kintamoji įtampa (AC).
Analoginės arba skaitmeninės svarstyklių sąsajos.
Integruotos Ethernet sąsajos.
2 integruotos USB Host sąsajos, skirtos spausdintuvui, skeneriui ar USB atmintinei prijungti.
Iki 4 nuosekliųjų sąsajų (pasirenkamai RS232, RS485, RS422, 20mA), skirtų nuotoliniams ekranams, kortelių / transponderių skaitytuvams ir etikečių spausdintuvams prijungti.
Lanksti įėjimų / išėjimų (I/O) sistema su galimybe turėti iki 64 optiškai izoliuotų skaitmeninių įėjimų ir išėjimų.
Pramoninio tinklo („Fieldbus“) jungtis per PROFINET, PROFIBUS DP, Ethernet/IP arba Modbus TCP.
Analoginiai įėjimai / išėjimai.
Greitaveikis impulsų įėjimas, skirtas inkrementiniams jutikliams (enkoderiams) prijungti.
Minimalus žingsnio signalas – $0{,}2\ \mu\text{V/e}$ , skirtas komercinės / teisinės metrologijos reikmėms.
